全天空成像仪（HGQ-SC1）

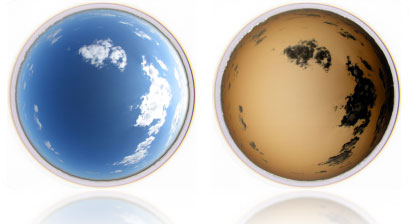

【概述】HGQ-SC1型全天空成像仪采用高精度的鱼眼镜头，在无太阳遮挡装置以及太阳直射的情况下自动记录全天空云状分布，保存了天空云分布的图片。

型号：HGQ-SC1
品牌：辉阳智联

产品详情

一、产品概述

HGQ-SC1型全天空成像仪采用高精度的鱼眼镜头，在无太阳遮挡装置以及太阳直射的情况下自动记录全天空云状分布，保存了天空云分布的图片。保护玻璃采用坚硬的涂覆圆顶，保护镜头不受天气的影响，防止太阳照射损坏CCD测量元件。
设备安装简单，完全模块化安装，设备可采用通风和供热装置，不因天气的变化而影响成像装置。分析晴空，半球云覆盖，厚云层和薄云，由地平线的云层覆盖和云层覆盖以上的人工地平线。

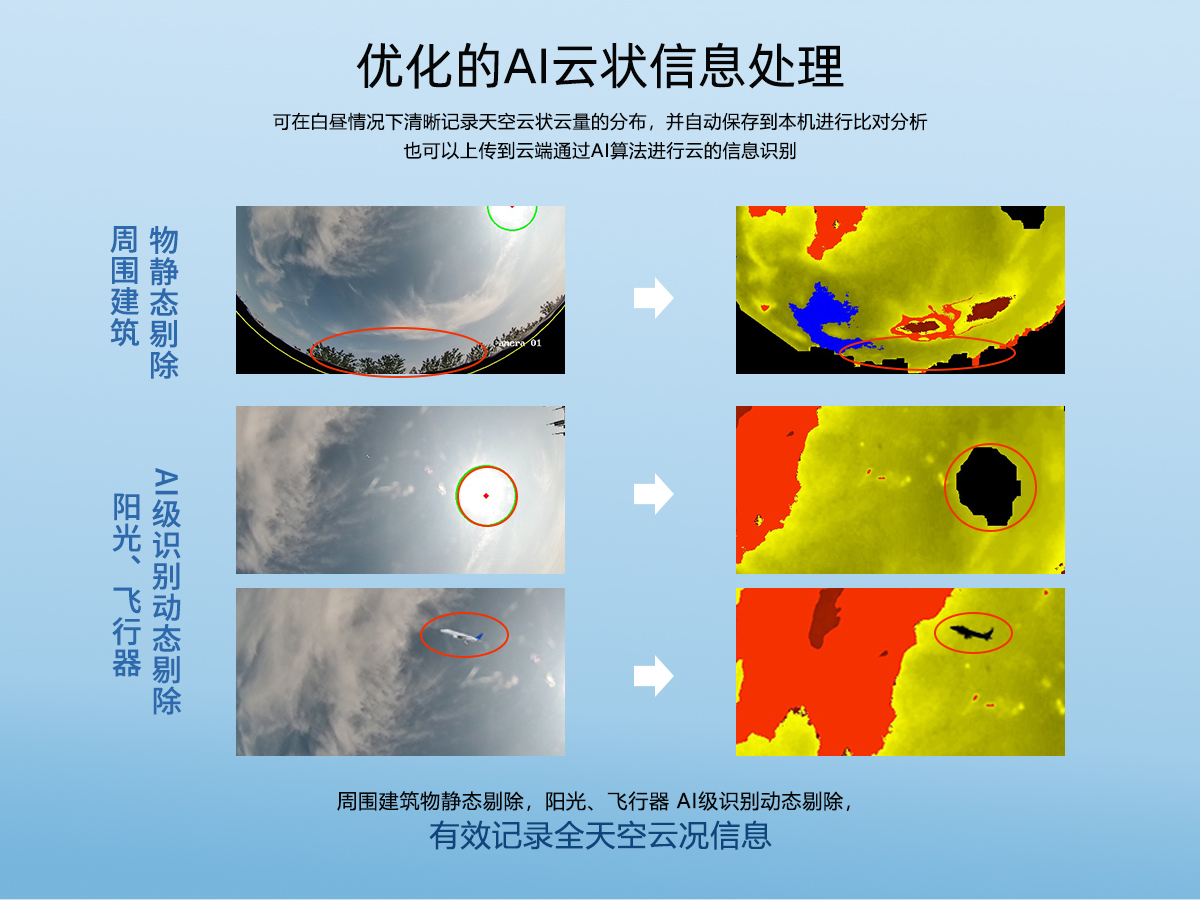

云底高度软件提供了可能性，而且现场实时评估云的高度和数据（纬度，经度和海拔）存储与每个单独的CMS图像，本产品具有动态分析功能，可在白昼情况下清晰记录天空云状、云量的分布，并自动保存到本机进行比对分析，也可以上传到云端通过AI算法进行云的信息识别。可广泛应用于气象、民航、交通、海洋研究、智慧城市等领域。

未标题-1

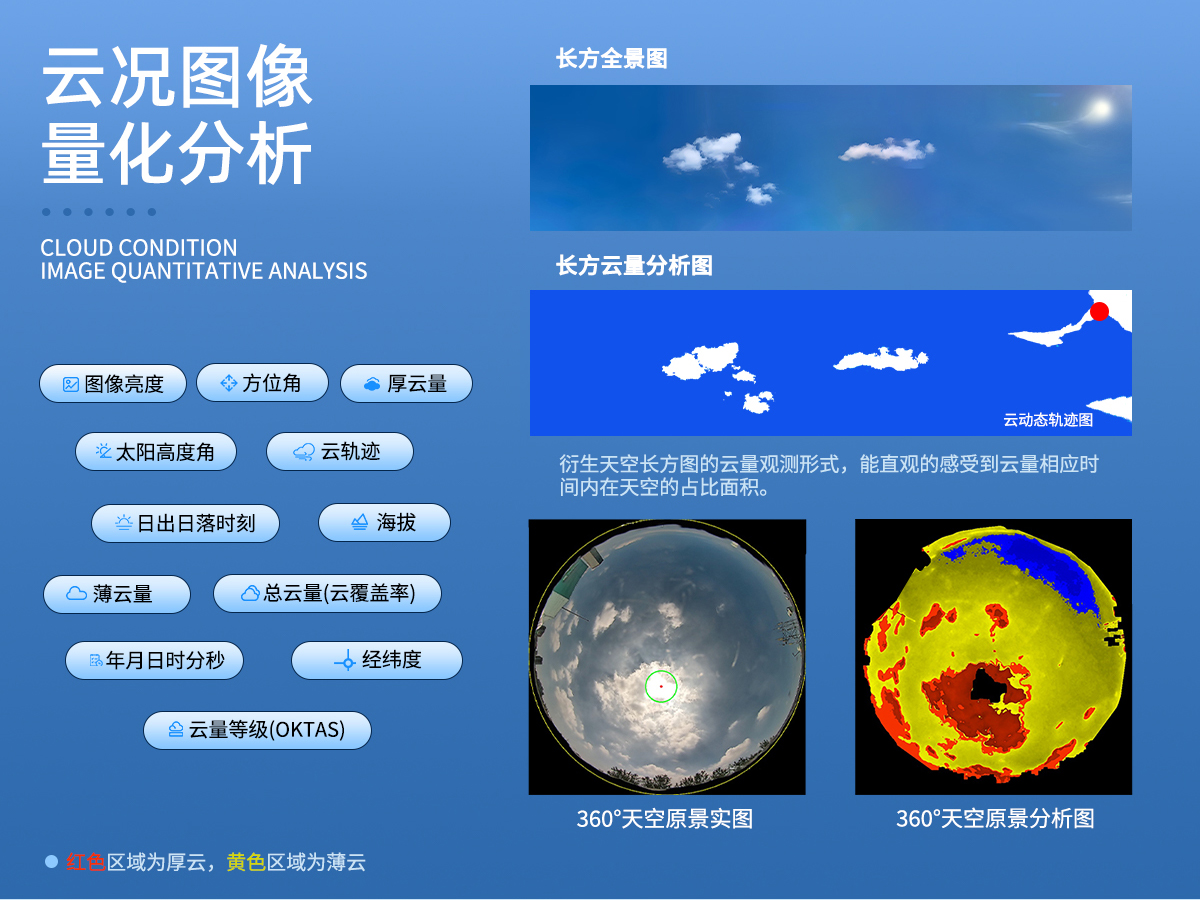

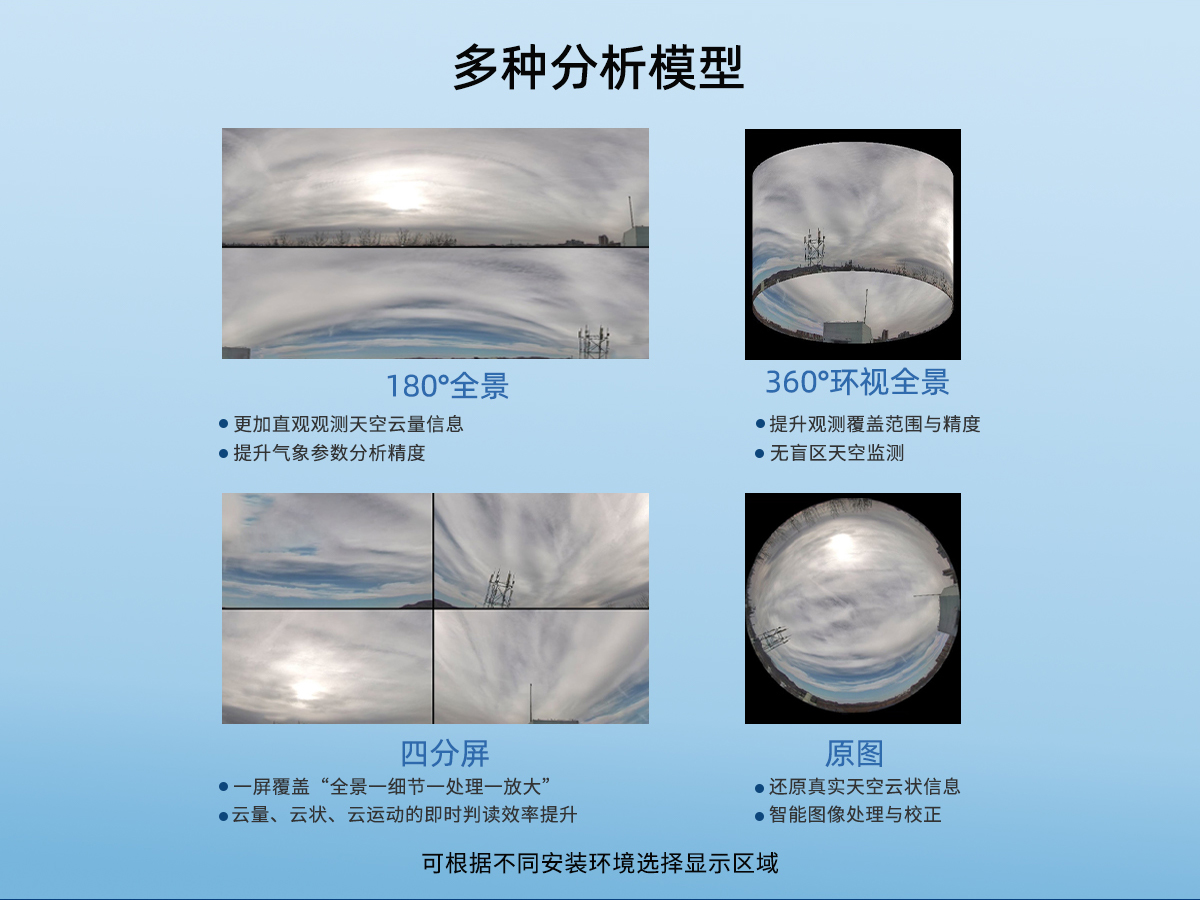

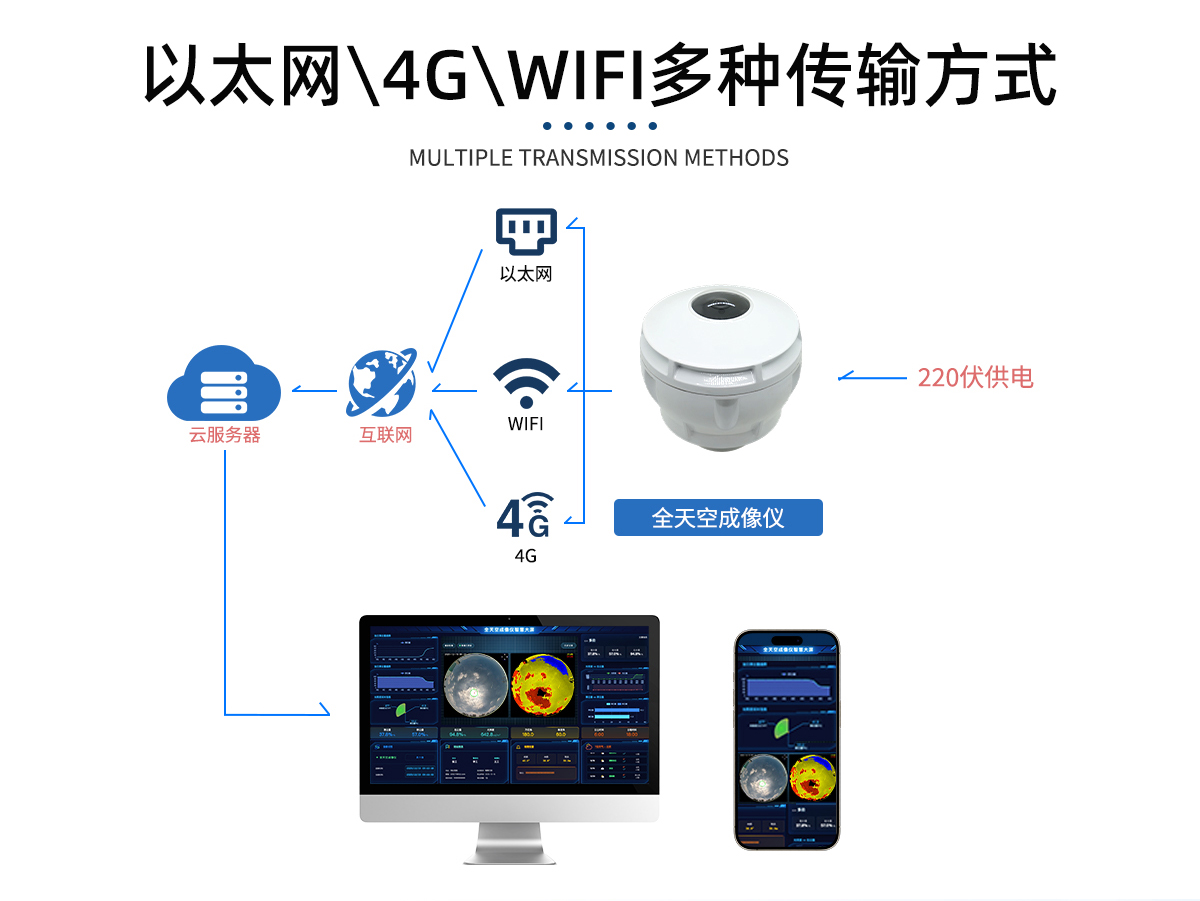

该成像仪具有175°的宽阔视角和高分辨率传感器，能够全自动记录全天空云况信息，并通过软件中先进的云检测算法转换成定量云信息。成像仪可以通过标准网卡接入互联网，并通过网络传送数据至服务器或者监控电脑上。

成像仪控制软件中集成了地平线确定工具，为用户提供了灵活性和功能需要，例如可以通过软件设置天顶角范围、地物屏蔽区域或者用户感兴趣的区域，避免测站周围固有遮蔽物对观测结果的影响。该成像仪还具有良好的防水功能。

未标题-2

二、产品特点

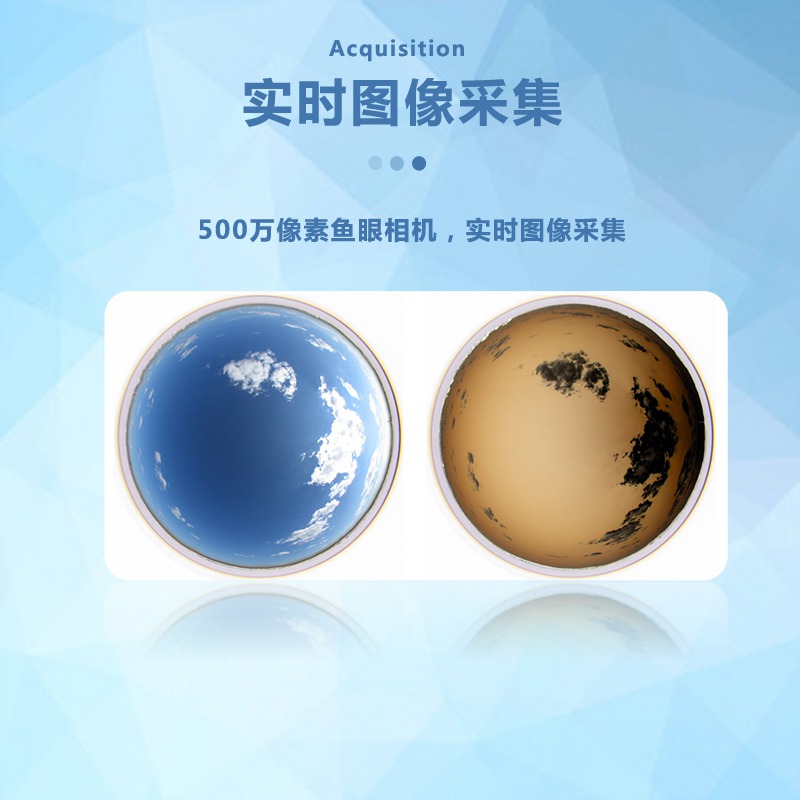

1、500万像素鱼眼相机，实时图像采集；

2、外部TRH传感器；

3、最大可输出2560×1920 30fps图像；

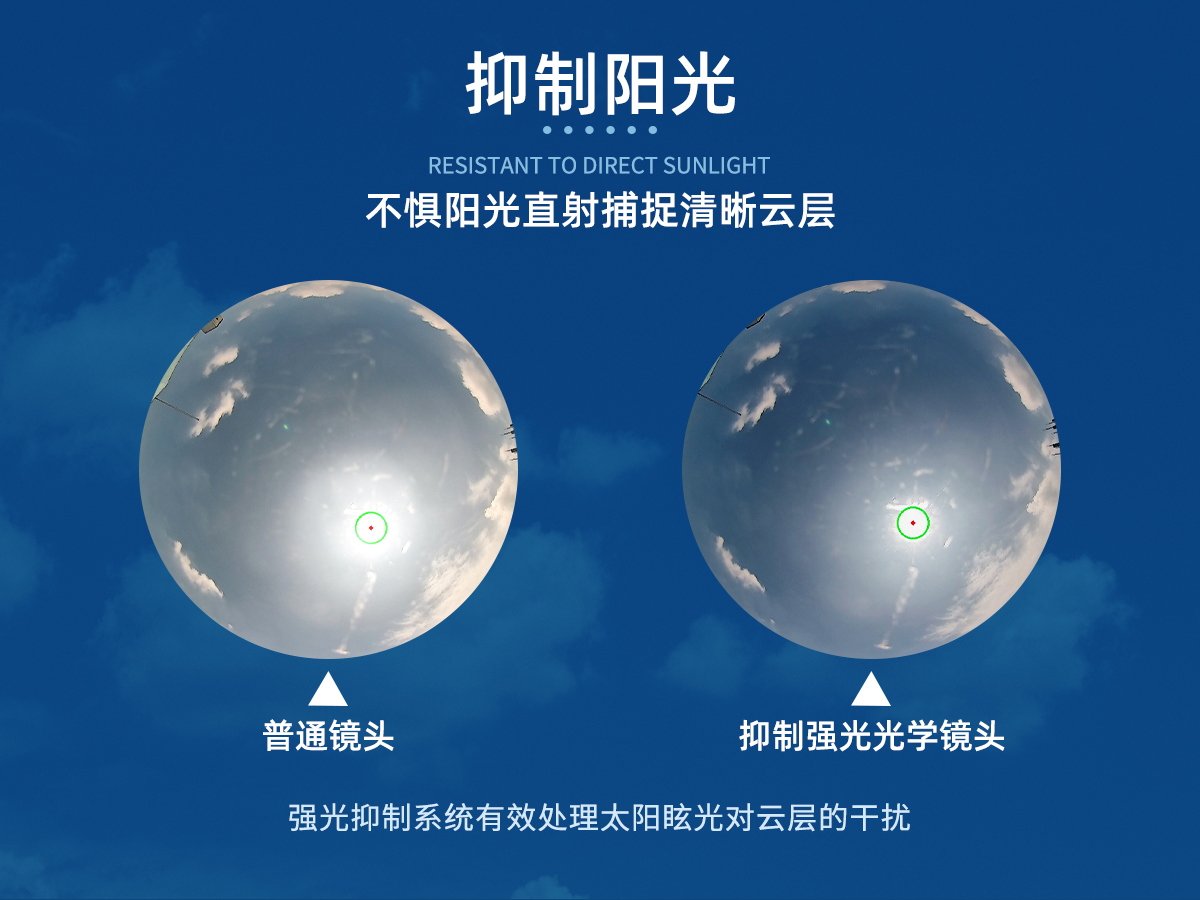

4、无太阳遮挡装置，有效记录全天空云况信息；

5、内置电脑主机，无需额外安装工作站；

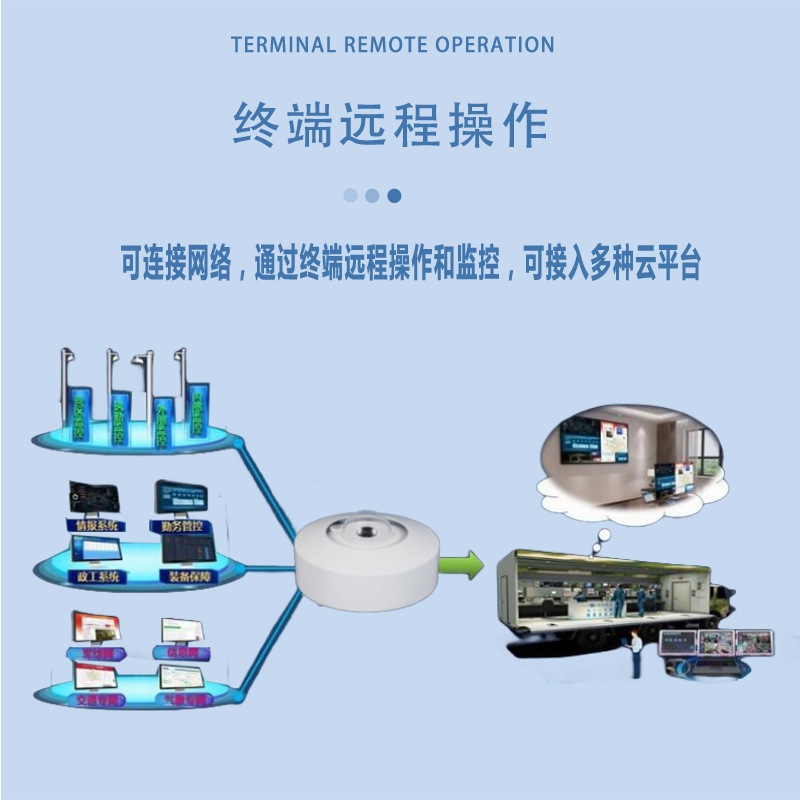

6、可连接网络，通过终端远程操作和监控，可接入多种云平台；

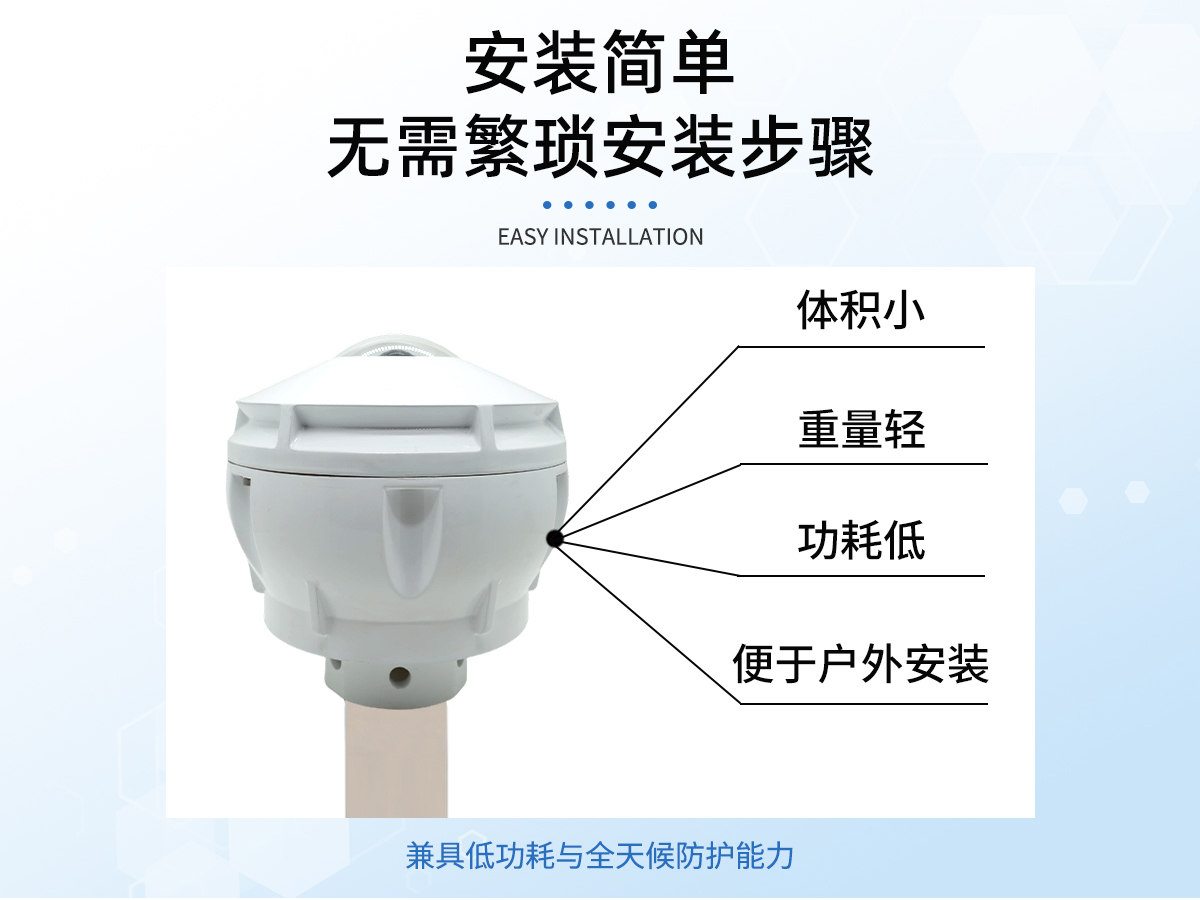

7、功耗低，体积小，重量轻，便于野外安装；

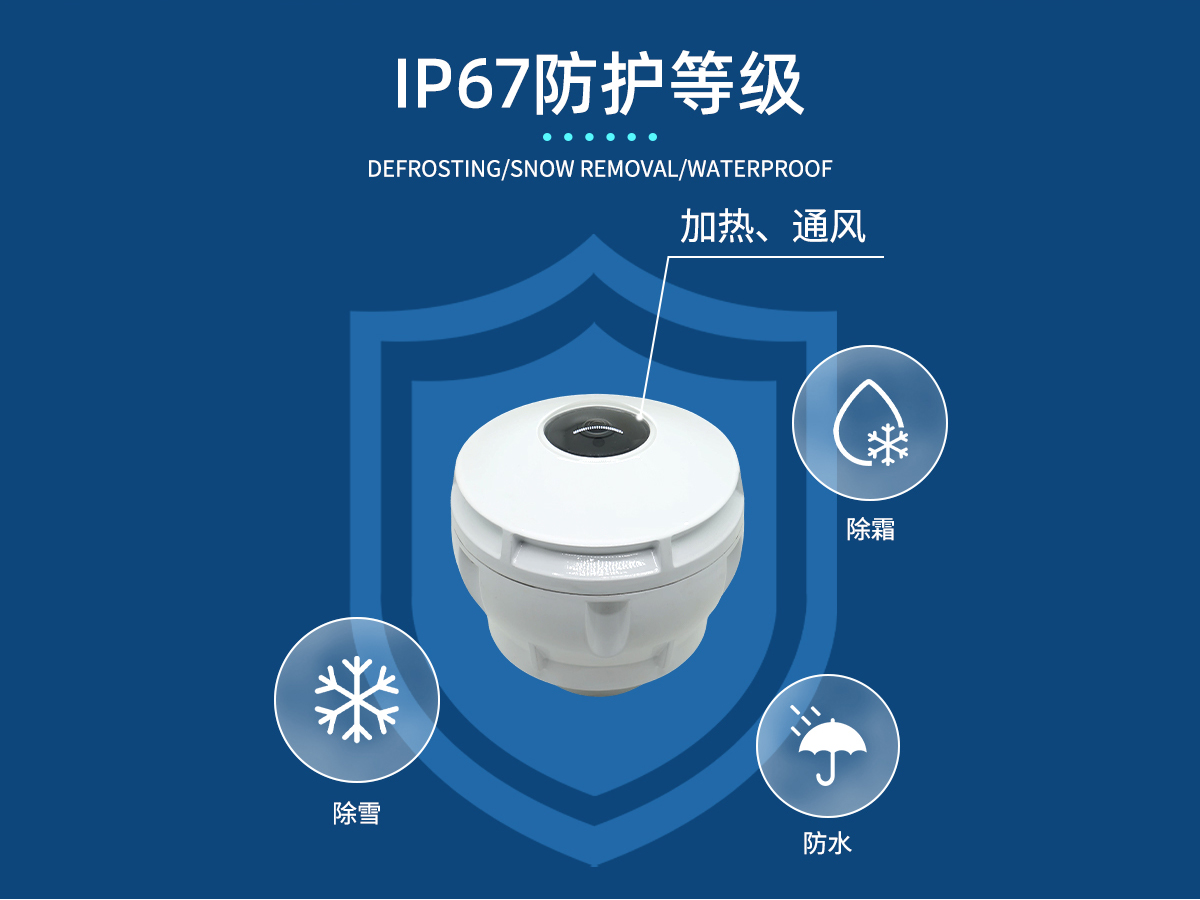

8、具有防水功能，可用于全天候观测；

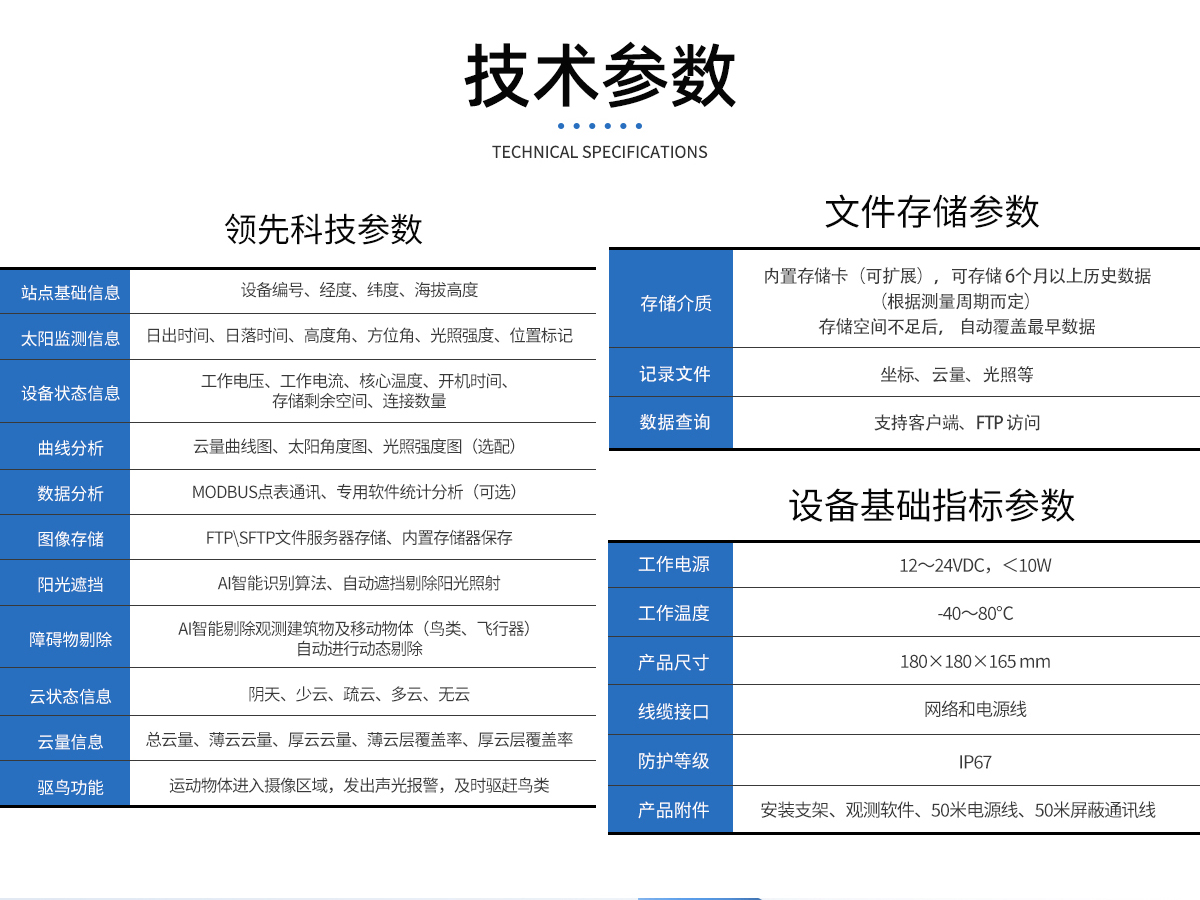

三、技术指标

技术参数	技术指标
传感器技术	500万像素，高品质CMOS感光模组
传感器类型	1/2.5" Progressive CMOS
使用分辨率	50Hz：25fps（2560×1920） 60Hz：30fps（2560×1920）
图像解析度	5MP CMOS, 2560×1920 pixels，JPG
宽动态技术	WDR 增强技术能够全自动清晰记录全天空云况信息
数字降噪	3D 数字降噪
拍摄间隔	30s～86400s，可调
操作要求	全天工作
最大光圈数	F 2.25
镜头类型	鱼眼定焦镜头
视场角FOV	水平视场角：180°，垂直视场角：180°
存储功能	256G 内存（可存储不小于 6 个月的数据）
文件传输协议	SFTP, NAS server, TCP/IP，可连接 SCADA 系统
通讯接口	以太网RJ45
数据输出	时间、总云量、薄云量、厚云量，太阳方位角、太阳高度角、当前经度、当前纬度、云量曲线
云量准确度	<10%，精度显示 0.1%
历史数据	可自定义时间查询历史数据，历史云量曲线
工作环境	温度-60℃～80℃，湿度＜95%（无凝结）
工作电源	电源转换器（输出：DC 12V，输入：AC 110V-240V）
产品功耗	6.4W MAX
产品尺寸	160×160×187（mm）, 安装座φ50/52mm
防护等级	IP67
产品重量	1.9Kg

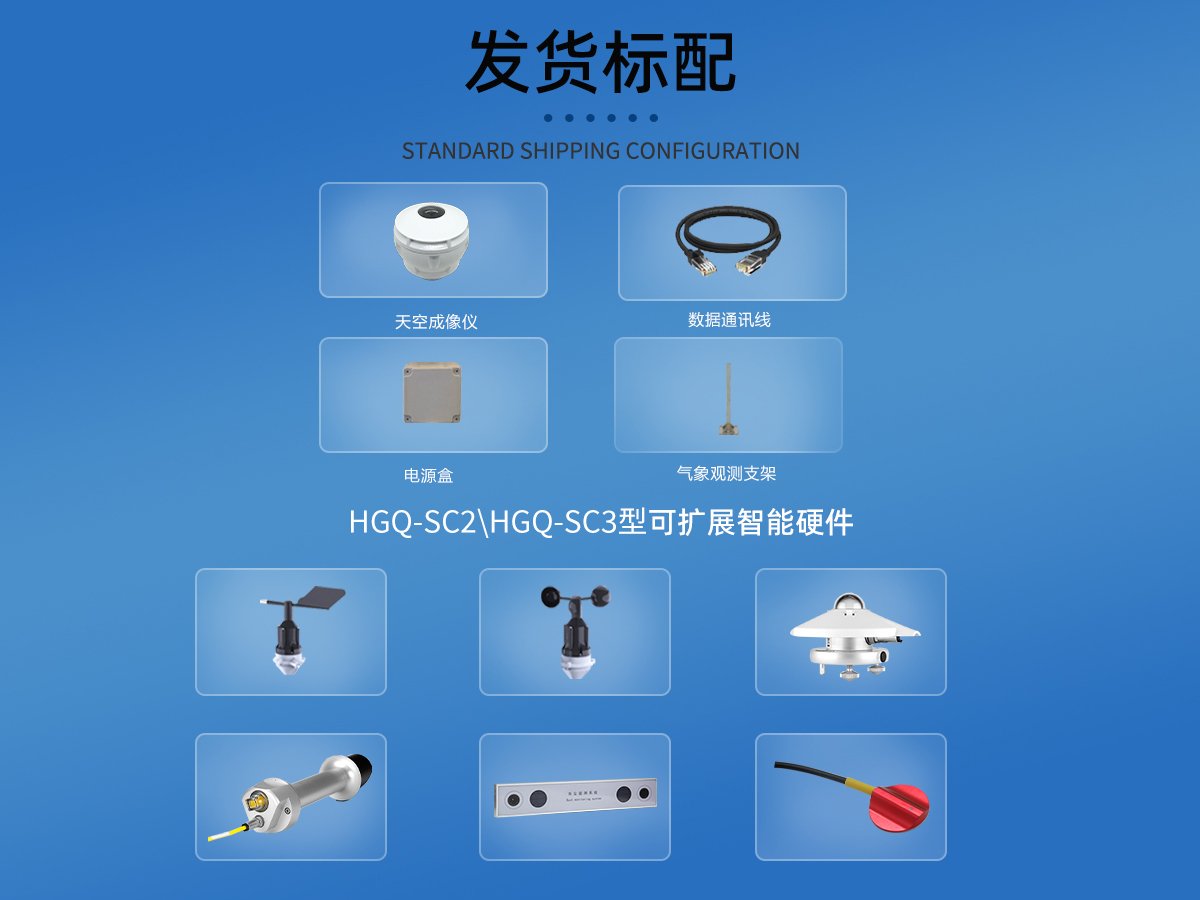

产品附件	安装支架、20米电源线
选配软件	云预测软件留出对应的数据接收接口，并能够接受卫星云图等远距离云量资料，具备云量以及云的形状分析和预测功能，可以为瞄准策略的调度和调整提供参考和依据。
