翻斗式雨量传感器（HQC-YF2）

【概述】HQC-YL2型数字高精度翻斗式雨量传感器是一种经济准确的雨量传感器，由于采用防雨塑料材料制成使其即能抗较高的紫外线辐射，又能有效的防止结冻。

型号：HQC-YF2
品牌：辉阳智联

产品详情

一、产品概述

HQC-YF2型数字高精度翻斗式雨量传感器是一种经济准确的雨量传感器，由于采用防雨塑料材料制成使其即能抗较高的紫外线辐射，又能有效的防止结冻。HQC-YF2型雨量传感器有一个分辨率为0.2/0.5毫米自动倾斜排水并且抗震动的翻斗，可准确提供降雨量的测量并且有很高的性价比。由于其体积小，重量轻，设计坚固，特别适用于便携式应用和在自动气象站的横臂上安装。可用于国家水文、气象站网雨量数据长期收集。

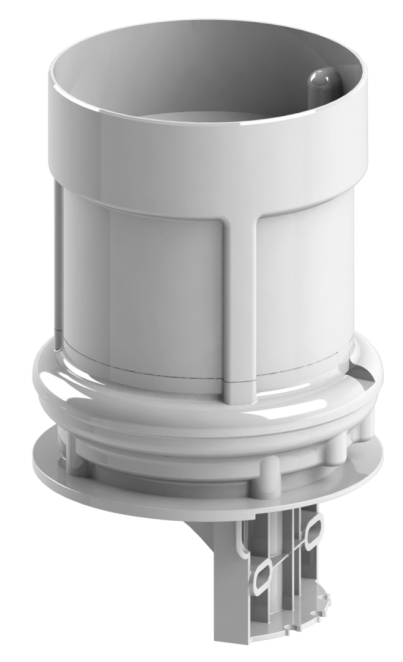

HQC-YF2型数字高精度翻斗式雨量传感器

二、设计标准

1、QX/T 13-2002 《SL2-1型雨量传感器》

2、GB/T 35221 《地面气象观测规范总则》

3、QX/T-2000Ⅱ《自动气象站行业标准》

三、测量原理

雨水通过一个盛水桶导入雨量计内部的白色翻斗内。白色翻斗置于一个水平轴上并处于不稳定平衡的状态，在其正常位置上，装满雨水后，白色翻斗翻转，倾倒至另一停靠位置上并倒空翻斗里的水，倒下的雨水将从雨量计底盒的出水孔流出。当雨水倒空后随即又回到正常位置上，开始重新接收继续降落的雨水。白色翻斗的每次翻转动作通过干簧管转换成一个脉冲信号（1脉冲=0.2mm/0.5mm降水量，使用降雨分辨率环圈进行区分监测）传输到单片机采集处理系统。

四、产品特点

准确度高；维护方便；仪器安装、调整、校准方法简单。本仪器的技术性能同等于国际、国内现有雨量传感器，适于装备各地、各种不同气候环境条件下的国家基本雨量站、自动气象（雨量站）和遥测站，完成降水过程的自动测量及数据采集。

五、技术指标

技术参数	技术指标
承雨口径	Ф160+1mm（0.2mm分辨率）；Ф101mm（0.5mm分辨率）
刃口锐角	40^o～45^o
雨强范围	≤4mm/min
分辨率测量精度信号输出	0.2/0.5mm
	±2%（室内静态测试，雨强为2mm/min）
	单干式舌簧管通断，数字信号RS485(MODBUS协议)
工作电压	无（开关量），DC 12～24V（RS485）
平均无故障工作时间	≥10000小时
工作环境	环境温度：0℃～60℃；相对湿度；0～100%
尺寸	Ф180×301mm
材质	ASA工程塑料
重量	0.97kg
重量	5kg
