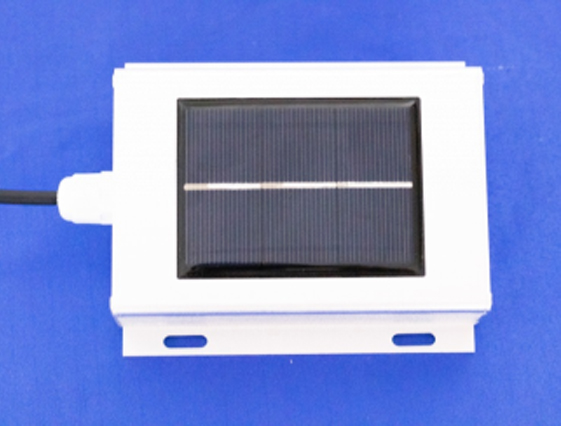

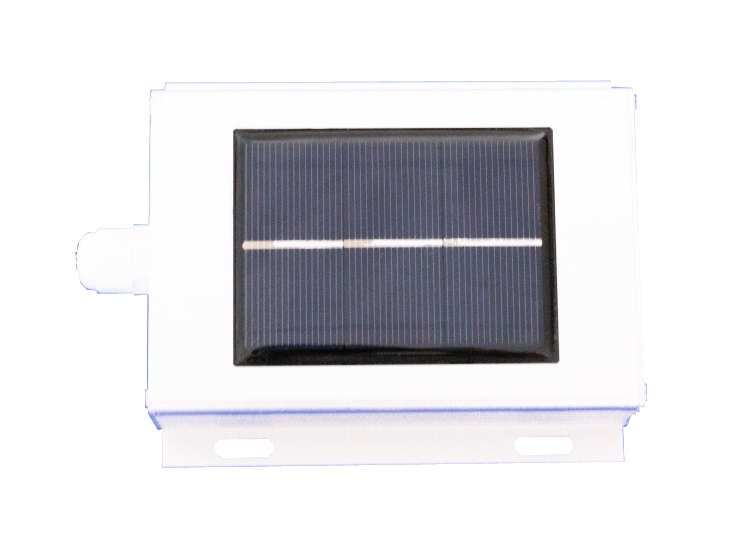

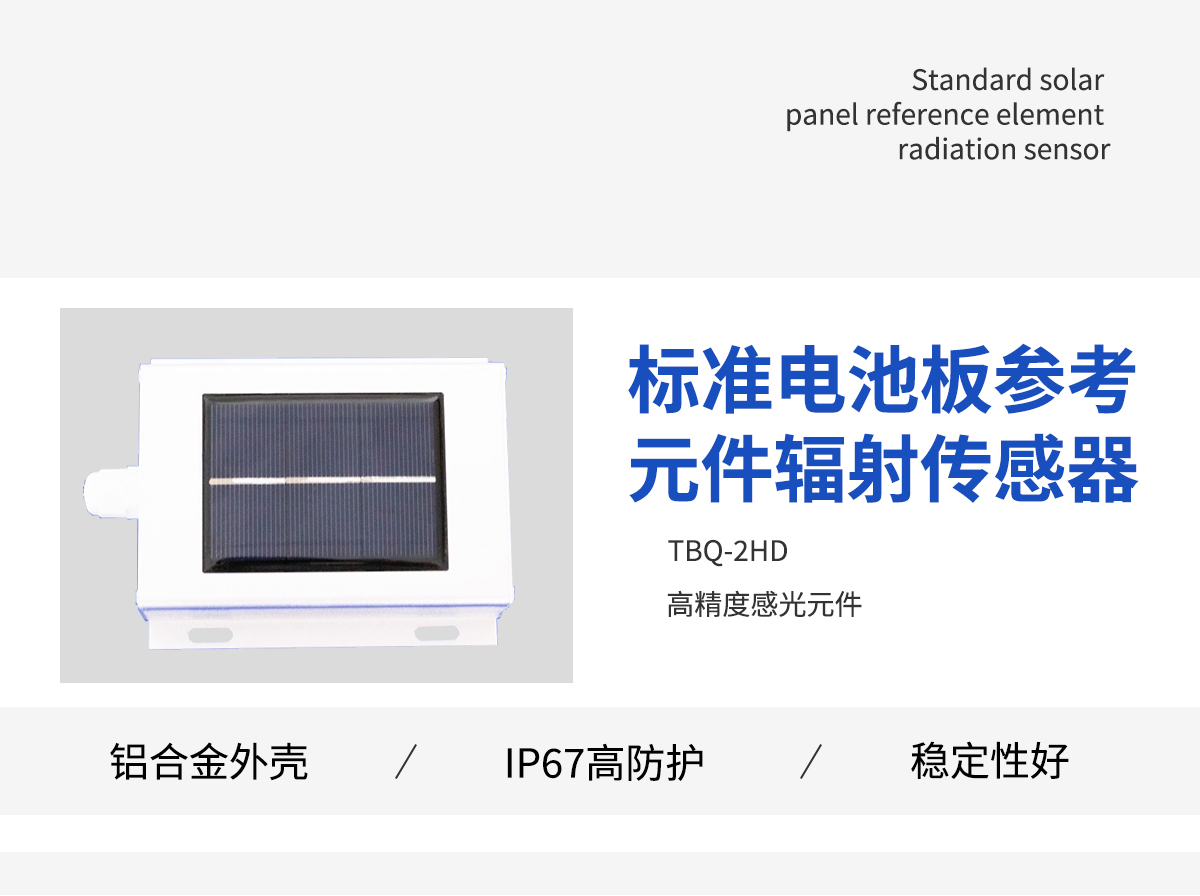

电池板参考光电元件辐射传感器（TBQ-2HD）

【概述】TBQ-2HD型数字高精度标准电池板参考光电元件辐射传感器又可称为硅基辐照度传感器，该款产品是数字监控传感器(DMC)，采用硅电池作为辐照度传感器，将辐照度信号数字化，具有精度高、坚固可靠、使用方

型号：TBQ-2HD
品牌：辉阳智联

产品详情

一、产品概述

TBQ-2HD型数字高精度标准电池板参考光电元件辐射传感器又可称为硅基辐照度传感器，该款产品是数字监控传感器（DMC），采用硅电池作为辐照度传感器，将辐照度信号数字化，具有精度高、坚固可靠、使用方便、成本低等特点。采用相同技术的DMC符合当前的光伏板，关于太阳能吸收角度的窗口设计符合WPVS标准；DMC内部配备16位ADC和MCU，具有自动温度补偿功能，将辐照度信号转换为数字数据，并通过RS485接口和Modbus RTU协议发送数据。阳极化铝合金外壳和防水接头将DMC密封至IP65防护等级。

二、产品特点

1、采用美国进口辐射监测专用硅光二极管传感器和精密放大器。

2、专用于电池板的辐射数据监测。

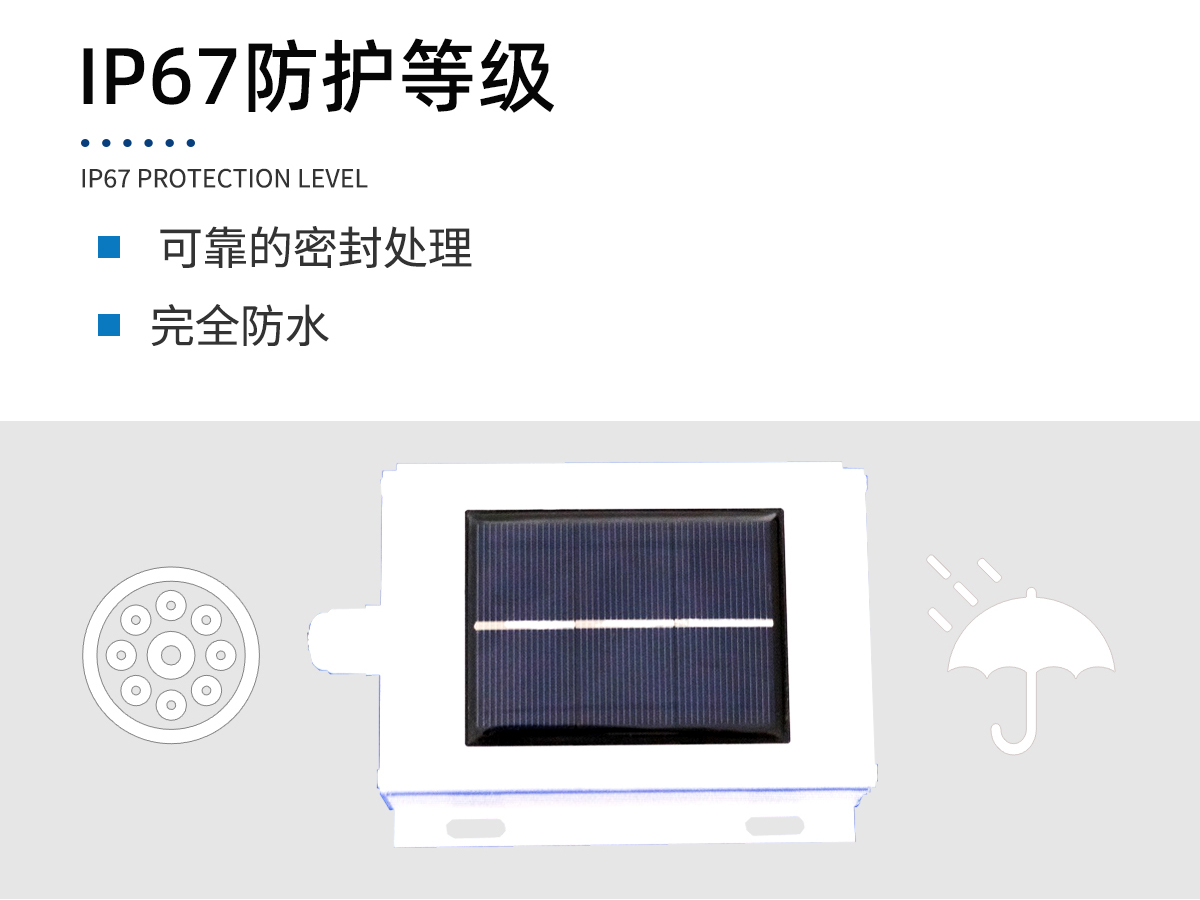

3、可靠的密封处理，完全防水，防护等级IP67。

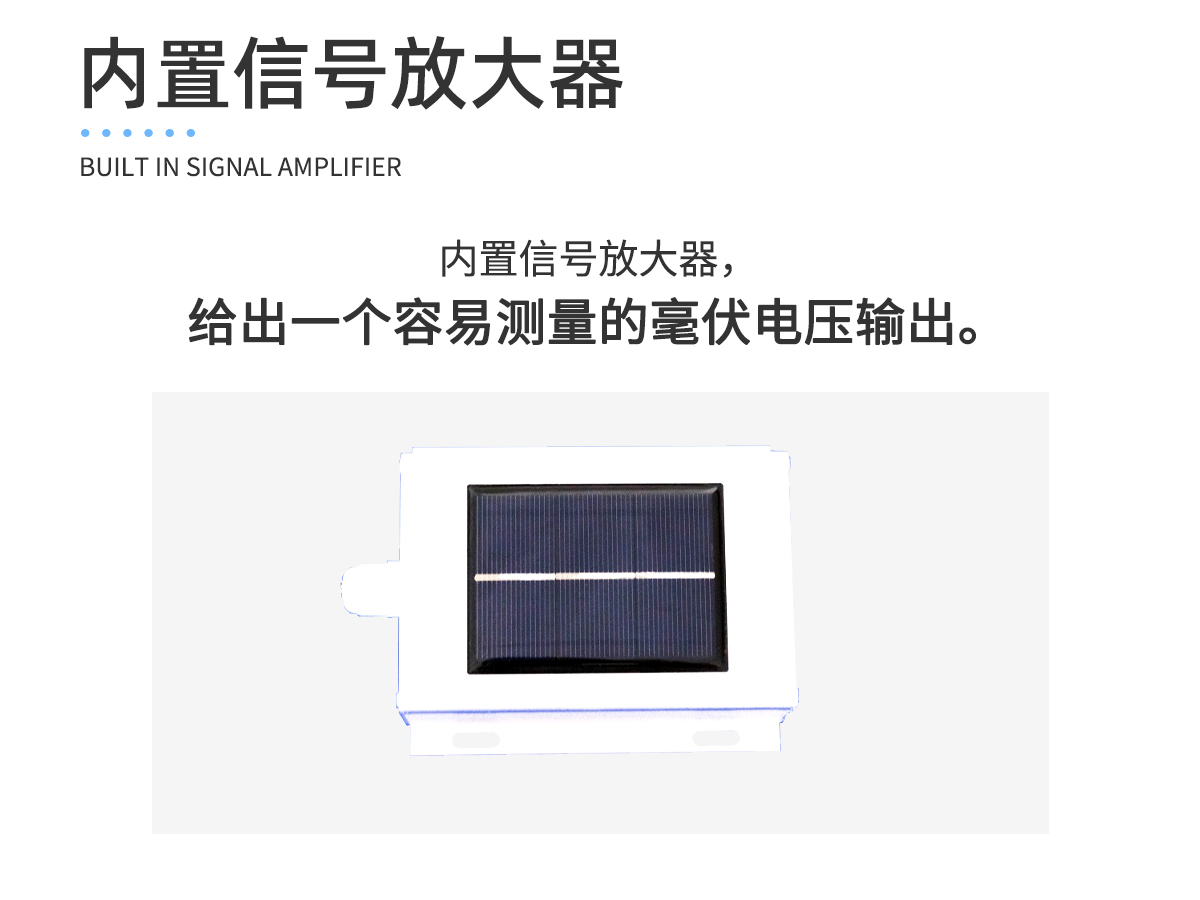

4、内置信号放大器，给出一个容易测量的毫伏电压输出。

5、斩波放大器（用于零信号放大偏移），过载和反极保护。

6、光谱响应随着波长的变化而变化，完全在太阳光谱下标定，数据准确度高。

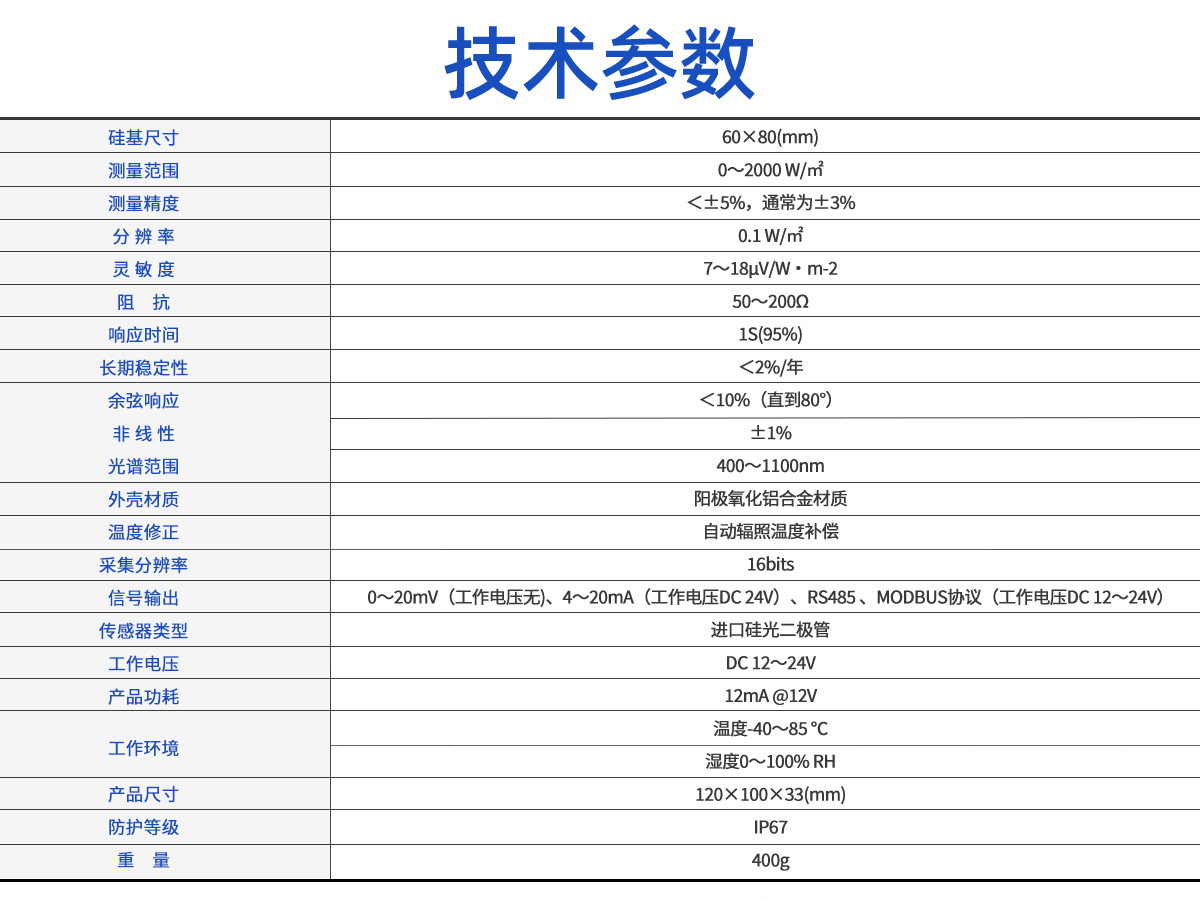

三、技术指标

技术参数	技术指标
硅基尺寸	60×80(mm)
测量范围	0～2000 W/㎡
测量精度	＜±5%，通常为±3%
分辨率	0.1 W/㎡
灵敏度	7～18μV/W•m^-2
阻抗	50～200Ω
响应时间	1S(95%)
长期稳定性	＜2%/年
余弦响应非线性光谱范围	＜10%（直到80°）
	±1%
	400～1100nm
外壳材质	阳极氧化铝合金材质
温度修正	自动辐照温度补偿
采集分辨率	16bits
信号输出	0～20mV（工作电压无）
	4～20mA（工作电压DC 24V）
	RS485 、MODBUS协议（工作电压DC 12～24V）
传感器类型工作电压	进口硅光二极管
传感器类型工作电压	DC 12～24V
产品功耗	12mA @12V
工作环境	温度-40～85 ℃
工作环境	湿度0～100% RH
产品尺寸	120×100×33(mm)
防护等级	IP65
重量	400g
