总辐射传感器（SMP12）

【概述】Kipp&Zonen新型SMP12太阳辐射表是一款快速响应光谱平坦的A级太阳总辐射表，集成了圆顶加热功能，没有移动部件，优异的浪涌保护能力，能够尽可能地提高精度、减少维护。　　

产品详情

一、产品概述

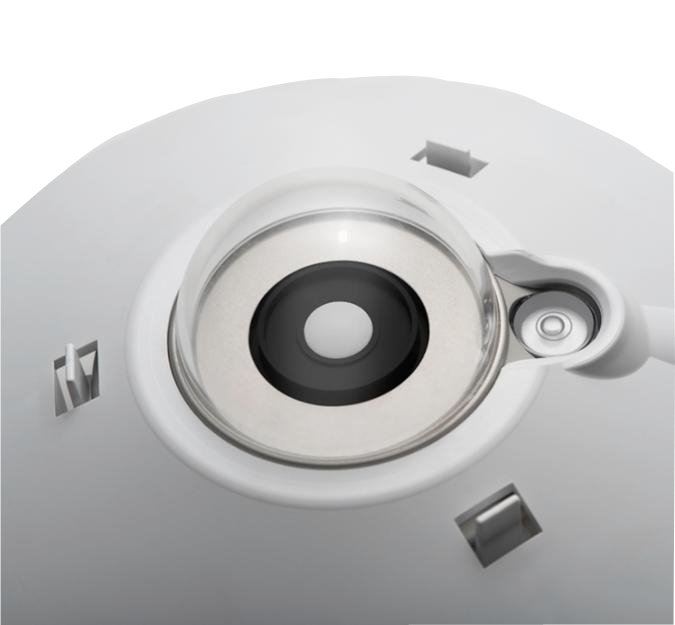

SMP12总辐射传感器

Kipp&Zonen新型SMP12太阳辐射表是一款快速响应光谱平坦的A级太阳总辐射表，集成了圆顶加热功能，没有移动部件，优异的浪涌保护能力，能够尽可能地提高精度、减少维护。

SMP12结合了RaZON+ PH1和PR1辐射表成熟的传感器和扩散器技术，具有增强版的智能接口和SMP10的低维护。

SMP12有一个内部干燥筒，如果外壳不打开，可以持续至少10年，这大大减少了维护。

基于客户反馈新增的附加功能有:

-倾斜传感器，可以远程检查辐射计安装的对齐是否受到干扰。

-内部湿度监测器，确保密封性没有被破坏(例如由于意外撞击)。

SMP12具有2线RS-485 Modbus®RTU接口，与其他SMP型号不同的是，它没有模拟输出。热电堆探测器使其具有快速响应能力。宽压供电（10到30 VDC）使其集成到太阳能电站性能监测站更加容易。SMP12具有优异的电气保护：电源输入为2级浪涌和反向极性，RS-485数据线为3级浪涌保护。

与其他SMP系列的太阳辐射表一样，存储器中具有校准灵敏度，Modbus®辐照度值直接为W/m2。当更换或重新校准太阳辐射表时，不需要改变工厂监测数据记录器或SCADA系统。

SmartExplorer Windows™软件提供：数据记录在电脑上，数据显示，改变RS-485通信配置，设置Modbus®地址-或更多。SmartExplore软件是免费的，可以在此网页的“下载”标签下找到。

二、设计标准

1、GB/T 35221 《地面气象观测规范总则》

2、QX/T-2000Ⅱ《自动气象站行业标准》

3、QX/T 61-2007《地面气象观测规范》

4、QX/T 75-2007《土壤湿度的微波炉测定》

三、产品特点

1、符合ISO 9060 快速响应光谱平坦 A级

2、标准 和 IEC 61724-1 A 级标准要求

3、A级集成圆顶加热功能

4、没有移动部件

5、防止结露和结霜

6、优异的浪涌保护能力 & 倾斜角远程监测和内部湿度监测

7、 RS-485 Modbus® 通讯

四、技术指标

技术参数	技术指标
光谱范围（50%点）	285 to 2750 nm
响应时间（63%）	＜ 0.15s
响应时间（95%）	＜ 0.5 s
Zero offset A	< 1 W/m²
Zero offset B	< 1.5 W/m²
包括上述条件在内的总零点偏移	< 3 W/m²
方向响应（1000 W/m² 光束时高达 80°	< 10 W/m²
Temperature dependence of sensitivity (-10 ºC to +40 ºC)	< 1 %
灵敏度的温度依赖性(-40 °C 至 +70 °C)	< 2
Digital output	2-wire RS-485

品牌：荷兰Kipp&zonen
